T型絲桿和滾珠絲桿在絲桿升降機的作用

作者： 發布于：2016-06-20 17:08:30 點擊量：

   絲桿升降機機構，包括絲桿以及外套，絲桿端部設有擋銷，螺紋槽中嵌設有滾珠，滾珠與外套的內側面緊密貼合，外套與絲桿之間還套設有內套，內套與外套之間僅有繞絲桿軸線轉動的一個自由度，內套設有貫穿孔，內套端部設有突棱，突棱的延伸方向平行于絲桿軸線。該傳動機構的絲桿能帶動外套在正常行程范圍內作軸向運動，且當外套運動到行程末端后，絲桿仍可繼續不停轉動而外套能自動停止軸向運動，具有簡單可靠的優點。

1.結構形式分為兩種：1型--絲桿同時做旋轉運動、2型--絲桿作旋轉運動，絲桿上的螺母作軸向移動
2.裝配形式：A型--絲桿（或螺母）向上移動、B型--絲桿（或螺母）向下移動

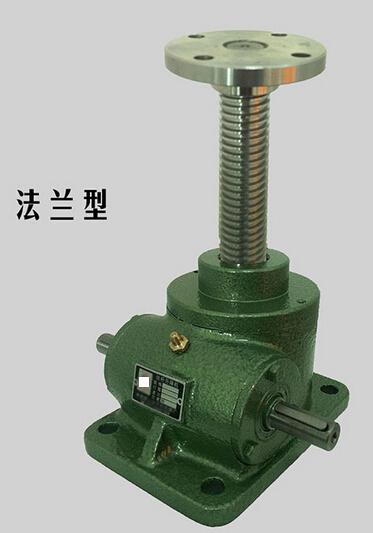

3.絲桿頭部形式：1型結構形式的絲桿頭部分分為：I型圓柱型，II型法蘭型，III型螺紋型和IV型扁頭型四種形勢；2.型結構形式的絲頭部分分為：I型圓柱型和III螺紋型兩種形式
4.傳動化：升降機分為兩種傳動化，即普通（P)和慢速（M).
5.絲桿的防護：1型升降機絲桿的防護分為：基本型、防旋轉型和帶防護罩型。2型升降機絲桿的防護分為：基本型和帶防護罩型。
   滾珠絲桿升降機由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。
