螺旋傘齒輪最基本特點介紹

作者： 發布于：2016-01-22 14:50:43 點擊量：

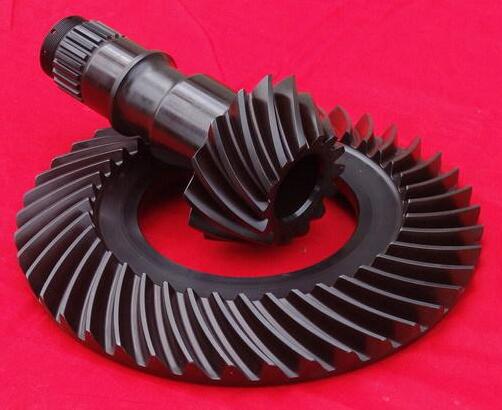

   在螺旋傘齒輪中，根據輪齒的齒長方向來看，有直齒輪和曲線齒輪。齒長輪廓與節錐面交線為直線的是直齒錐齒輪，如果是一段曲線，則統稱為曲線齒輪。目前來看，螺旋錐齒輪應該是曲線齒錐齒輪的同義語。根據曲線的不同螺旋錐齒輪現行有三種，分屬于不同的公司。簡單來說，螺旋錐齒輪是一種可以按穩定傳動比平穩、低噪音傳動的傳動零件，在不同的地區有不同的名字，又叫弧齒傘齒輪、弧齒錐齒輪、螺傘錐齒輪、圓弧錐齒輪、螺旋傘齒輪等。螺旋錐齒輪傳動效率高，傳動比穩定，圓弧重疊系數大，承載能力高，傳動平穩平順，工作可靠，結構緊湊，節能省料，節省空間，耐磨損，壽命長，噪音小。在各種機械傳動中，以螺旋錐齒輪的傳動效率為最高，對各類傳動尤其是大功率傳動具有很大的經濟效益；傳遞同等扭矩時需要的傳動件傳動副最省空間，比皮帶、鏈傳動所需的空間尺寸小；螺旋錐齒輪傳動比永久穩定，傳動比穩定往往是各類機械設備的傳動中對傳動性能的基本要求；螺旋錐齒輪工作可靠，壽命長。 　

　錐齒輪的幾種齒制、特點、應用領域：錐齒輪及準雙曲面齒輪分別為相交軸及交錯軸的齒輪傳動類型。但是根據其齒長曲線特點、齒高形式、以及加工方法等有各種分類。由于齒長曲線對于傳動性能關系重大，而且要用特定的加工方法，故一般按齒長曲線分類。直齒錐齒輪：輪齒齒長方向為直線，而且其延伸線交于分錐頂點、收縮齒；可用刨齒機、圓拉法加工，也可精鍛成形，一般用在低速輕載工況下、也可用于低速重載；斜齒錐齒輪：齒長方向為直線，但其延長線不與軸線相交，而是與一圓相切；曲線齒錐齒輪：曲線齒錐齒輪又分為格里森制和奧利康制、也可稱為圓弧制及擺線制。目前，曲線齒錐齒輪應用最多，因其承載能力高、噪音低、傳動平穩等優點已廣泛應用在航空、航海及汽車行業。 1）直齒錐齒輪：齒線為直線，并相交于分錐頂點，收縮齒； 2）斜齒錐齒輪：齒線為直線，并相切于一點，收縮齒； 3）弧齒錐齒輪：收縮齒（也有用等高齒的）； 4）擺線齒錐齒輪：等高齒； 5）弧齒零度錐齒輪：雙重收縮齒，βm=0，用以代替直齒錐齒輪，平穩性較好，但不如弧齒錐齒輪；6）擺線齒零度錐齒輪：等高齒，βm=0，用以代替直齒錐齒輪，平穩性較好，但不如弧齒錐齒輪； 　8、準雙曲面齒輪的齒長曲線有用弧齒的擺線齒的　9、錐齒輪齒高型式主要有收縮齒和等高齒之分，收縮齒有非等頂隙收縮齒、等頂隙收縮齒、雙重收縮齒。  1）等高齒：大端、小端齒高相等，一般用于擺線齒錐齒輪； 2）非等頂隙收縮齒：分錐、頂錐、根錐頂點重合； 3）等齒頂隙收縮齒：根錐頂點與分錐頂點重合；頂錐母線在嚙合最深位置時，平行于相配齒輪的根錐母線； 4）雙重收縮齒：，分錐、頂錐、根錐頂點都不重合。
